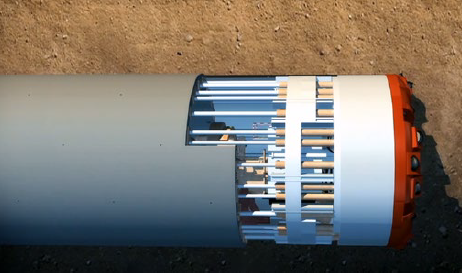

護盾式掘進機（Shield Tunneling Machine）是一種用于隧道掘進的重型機械設備。它通過在掘進過程中同時支撐隧道周圍的巖土結構，確保施工安全和效率。下面來介紹一下護盾式掘進機的、結構原理以及4種類型。

　　1、工作原理

　　護盾式掘進機通過一個旋轉的刀盤來切割巖石或土壤。刀盤上裝有多個硬質合金刀具，這些刀具能夠破碎各種硬度的巖石。隨著刀盤的旋轉和推進，被切割下來的巖石或土壤會被輸送到機器后部的輸送帶上，然后運出隧道。

　　2、護盾結構

　　護盾是掘進機的前部結構，它由鋼板制成，具有足夠的強度和剛度來支撐隧道壁，防止坍塌。在軟土或不穩定地層中，護盾還可以與隧道支護系統（如預制混凝土襯砌塊、鋼拱架等）配合使用，以確保隧道的穩定性和安全性。

　　3、類型

　　根據地質條件的不同，護盾式掘進機可以分為多種類型，包括但不限于：

　　單護盾掘進機（Single Shield TBM）：適用于較為穩定的巖石地層，能夠在掘進的同時安裝襯砌。

　　雙護盾掘進機（Double Shield TBM）：適用于多變的地質條件，可以在穩定和不穩定地層之間切換工作模式。

　　土壓平衡盾構機（EPB Shield TBM）：主要用于軟土地層，通過控制土艙內的土壓力來平衡地下水壓力和地面荷載。

　　泥水平衡盾構機（Slurry Shield TBM）：適用于高水壓和復雜地質條件，利用泥漿來穩定開挖面并排出土體。

　　護盾式掘進機廣泛應用于城市地鐵、鐵路隧道、公路隧道和供水隧道等地下工程項目。其優點包括施工速度快、安全性高、對周圍環境影響小等。
