YT05硬质合金与40Cr钢的真空钎焊工艺

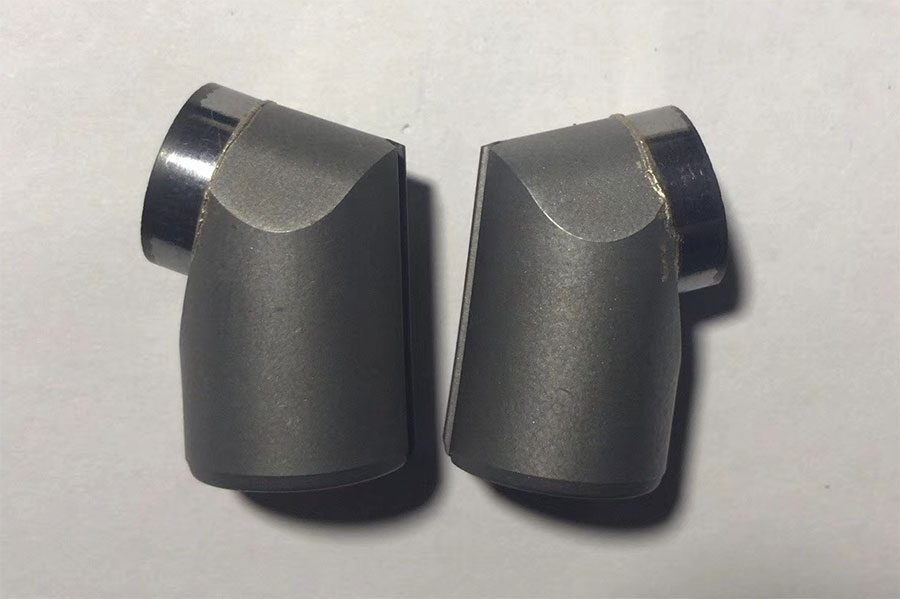

YT05硬质合金与40钢的真空钎焊在切削刀具焊接中常常用到。比如，硬质合金滚齿刀是齿轮生产中应用较多的一种滚齿刀。它既可加工各种齿轮,又能在加工硬齿面齿轮时,用刮削加工代替磨齿工艺。这种滚齿刀是由YT05硬质合金与40Cr中碳调质钢采用真空钎焊工艺焊接而成的。

一，滚齿刀材质

刀体材质为40Cr钢,刀片材质为YT05硬质合金。

二，填充材料

①、钎料，选用厚度为0.2mm的片状纯铜轩料BCu(Cu99.95%),熔化温度1083℃，钎焊温度1100~1150℃。

②、钎剂，选用钎剂牌号为Y11,主要成分为硼砂,熔化温度为800~1150℃。也可以选用硬钎剂QJ201,化学成分为:硼酸80%,硼砂14.5%,氟化钙5.5%;钎焊温度约850～1150℃。

三，钎焊操作要点

①、将针料按齿形剪好,夹置于刀体与刀片之间。用夹具将刀片固定在刀体上,夹具与焊件的接触部位要涂以针剂,然后装入真空炉中。

②、在冷态将炉内抽真空到5×102Pa,然后以450℃/h的速度将炉温加热到1000℃，并给炉中填充高纯氩气,保证炉内压力为2~3Pa,稳定30~40min,使刀体内外温度均匀。

③、以250℃/h的速度将炉温加热到1120℃,保温15min,然后使炉温随炉内压力冷却到900℃以下;再次对炉内填充高纯氩气,使炉内压力升高到4×10Pa

④、当炉温冷却到400℃以下时,加大氬气填充量,使炉内压力上升到8×10Pa,然后启动风扇搅拌氩气,当炉温冷却到65℃以下，工件出炉。

⑤、滚齿刀(包括夹具)出炉后严禁碰撞,在空气中自然冷却,这时车间的环境温度不应低于零度。

⑥、刀体与刀片完全冷却收缩后，慢慢拆郜夹具，使夹具和滚齿刀不受损坏，然后清理全钎焊好的滚齿刀，就此完成焊接。
